चीनी मिट्टी की बेलनाकार आकृति पर फेरे पास पास लपेटे जाते है अर्थात फेरों के मध्य जगह नहीं छोड़ी जाती है।

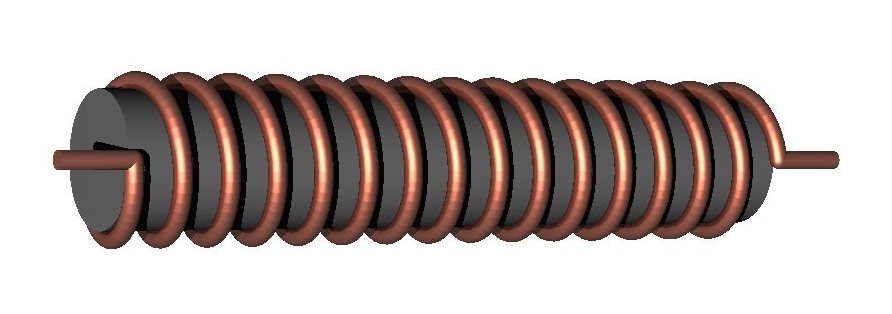

ऊपर दिखाया गया चित्र परिनालिका का है इसमें आप देख सकते है की एक चीनी मिट्टी की बनी हुई बेलनाकार आकृति पर तांबे का तार लम्बाई के अनुदिश लपेटा हुआ है।
जब किसी परिनालिका का सोलेनोइड में धारा I प्रवाहित की जाती है तो चित्रानुसार इसमें चुम्बकीय क्षेत्र उत्पन्न हो जाता है।
ताम्बे के फेरे जितने ज्यादा पास पास होते है चुम्बकीय क्षेत्र बढ़ता जाता है , किसी भी आदर्श परिनालिका के अंदर चुम्बकीय क्षेत्र सभी जगह समान माना जाता है तथा परिनालिका का बाहर शून्य माना जाता है।
धारावाही परिनालिका का चुम्बकीय व्यवहार (magnetic behaviour of a current carrying solenoid) : यदि किसी चालकीय तार को बेलननुमा कुंडली के रूप में इस प्रकार लपेटा जाए कि उसका व्यास उसकी लम्बाई की तुलना में बहुत छोटा हो तो इस प्रकार की व्यवस्था को परिनालिका (solenoid) कहते है।

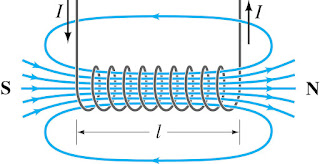

जब परिनालिका में धारा प्रवाहित की जाती है तो वह दण्ड चुम्बक की तरह व्यवहार करने लगती है अर्थात परिनालिका के परित: एक चुम्बकीय क्षेत्र स्थापित हो जाता है। चित्र में एक धारावाही परिनालिका के कारण उत्पन्न चुम्बकीय क्षेत्र की चुम्बकीय बल रेखाएँ प्रदर्शित की गयी है। धारावाही कुंडली की भाँती परिनालिका के दो फलक (अर्थात दो सिरे) उत्तरी और दक्षिणी ध्रुवों में बदल जाते है। जिस फलक पर धारा वामावर्त प्रतीत होती है , वह फलक उत्तरी ध्रुव और जिस फलक पर धारा दक्षिणावर्त प्रतीत होती है , वह फलक दक्षिणी ध्रुव की भाँती कार्य करने लगता है।
परिनालिका के परित: चुम्बकीय क्षेत्र उत्पन्न होने की पुष्टि निम्नलिखित प्रयोगों से की जा सकती है –
1. यदि परिनालिका को एक पीतल की रकाब में रखकर उसे एक लम्बे और एंठन रहित धागे द्वारा एक सुदृढ़ आधार से इस प्रकार लटकाएं कि वह क्षैतिज तल में स्वतंत्रतापूर्वक घूम सके तो हम देखते है कि जब परिनालिका में विद्युत धारा प्रवाहित नहीं की जाती है तब वह किसी भी स्थिति में ठहर सकती है लेकिन जैसे ही उसमें धारा प्रवाहित की जाती है तो वह उत्तर दक्षिण दिशा में ही ठहरती है। यदि इसे संतुलन की स्थिति से थोडा सा घुमा दे तो भी यह पुनः उत्तर दक्षिण दिशा में ही आकर ठहरती है। स्पष्ट है कि धारावाही परिनालिका में चुम्बकत्व है।
अब यदि सेल के सिरों को उलटकर परिनालिका में प्रवाहित होने वाली धारा की दिशा को उलट दे तो परिनालिका 180 डिग्री सेल्सियस के कोण से घूम जाती है अर्थात परिनालिका का जो सिरा पहले उत्तर की तरफ था अब वह दक्षिण की तरफ हो जाता है। स्पष्ट है कि परिनालिका में प्रवाहित धारा की दिशा उलट देने पर उसके सिरों की ध्रुवता भी उलट जाती है। इसका अर्थ यह हुआ कि परिनालिका के सिरों की ध्रुवता धारा की दिशा पर निर्भर करती है।
2. यदि हम परिनालिका को पीपल की रकाब में रखकर एक लम्बे और बिना बटे हुए धागे द्वारा एक सुदृढ़ आधार से लटका दे और इसी प्रकार की अन्य धारावाही परिनालिका को हाथ से पकड़कर उसके सिरों को बारी बारी से लटकी हुई परिनालिका के एक सिरे के पास लाये तो हम पाते है कि हाथ वाली परिनालिका के एक सिरे से आकर्षण लेकिन दुसरे सिरे से प्रतिकर्षण होता है। इससे स्पष्ट है कि दो धारावाही परिनालिकाओं के सजातीय ध्रुव एक दुसरे को प्रतिकर्षित करते है और विजातीय ध्रुव एक दुसरे को आकर्षित करते है। इस प्रकार धारावाही परिनालिका एक दण्ड चुम्बक की तरह व्यवहार करती है।
3. यदि धारावाही परिनालिका के समीप एक दिक् सूचक सुई लाये तो हम पाते है कि सुई अपनी सामान्य दिशा (उत्तर-दक्षिण) से विक्षेपित होकर एक नयी दिशा में आकर ठहरती है। परिनालिका में धारा की दिशा बदलने पर सुई के विक्षेप की दिशा उलट जाती है।
परिनालिका में धारा बढाने पर सुई का विक्षेप बढ़ जाता है और धारा घटाने पर सुई का विक्षेप घट जाता है। स्पष्ट है कि धारावाही परिनालिका में चुम्बकीय क्षेत्र की प्रबलता धारा की प्रबलता पर निर्भर करती है।
परिनालिका के परिपथ में लगी कुंजी का प्लग निकाल देने पर धारा का प्रवाह बंद हो जाता है और चुम्बकीय सुई तुरंत ही अपनी सामान्य दिशा में आ जाती है। स्पष्ट है कि परिनालिका में चुम्बकत्व का गुण तभी तक रहता है जब तक उसमें धारा प्रवाहित होती रहती है। धारा का प्रवाह बंद होते ही चुम्बकत्व नष्ट हो जाता है।
इसका अर्थ यह है कि परिनालिका में धारा प्रवाहित करने पर (अर्थात आवेश का प्रवाह होने पर ) ही चुम्बकत्व उत्पन्न होता है।
यद्यपि धारावाही परिनालिका दण्ड चुम्बक की तरह व्यवहार करती है लेकिन इन दोनों के चुम्बकीय क्षेत्रों में असमानता होती है। दण्ड चुम्बक के चुम्बकीय क्षेत्र की तीव्रता इसके सिरों पर अधिकतम और मध्य में शून्य होती है जब धारावाही परिनालिका का चुम्बकीय क्षेत्र लगभग एक समान होता है। केवल परिनालिका के सिरों पर चुम्बकीय क्षेत्र की तीव्रता थोड़ी कम होती है।
उपर्युक्त प्रयोगों से यह निष्कर्ष निकलता है कि चुम्बकीय क्षेत्र की उत्पत्ति का मूल कारण धारा प्रवाह अर्थात गतिशील आवेश है।
